Festinduktivitaeten

Das Kaschke Fertigungsprogramm für induktive Bauelemente umfasst ein breites Spektrum von Festinduktivitäten, welche sich hervorragend zur Glättung gleichgerichteter Wechselströme, Störspannungsunterdrückung und zur Energiespeicherung eignen.
Sie finden vorwiegend Verwendung in elektronischen Vorschaltgeräten (EVG), HF-Konvertern für Halogenleuchten sowie Kleinleistungsschaltnetzteilen.

Die Spezifikation von Festinduktivitäten erfolgt nach folgenden Merkmalen:

  • Nenninduktivität @ 50 mV / 10 kHz
  • Nennstrom Imax(A)
  • Gleichstromwiderstand Rmax @ 25 °C

Zum Aufbau der Kaschke Festinduktivitäten Plattformen werden Zylinder-, Glocken-, Pilzkerne und Garnrollen verwendet.

  • Induktivität gemessen WK3226A oder equivalent
  • IDCmax @0,9 L0, oder
  • IDCmax @ ΔT = 40 K
  • Betriebstemperatur: -25 °C ~ +115 °C oder -25 °C ~ +125 °C

Die nachstehenden Übersichten beinhalten die Standardausführungen unseres Fertigungsprogramms. Weitere Zwischenwerte sind auf Anfrage erhältlich.



Typ DR 270/5 Plattform
Nenninduktivität Bestellnr. Imax * Rmax Nenninduktivität Bestellnr. Imax* Rmax
[mH] ± 10% [A] [Ω] [mH] ± 10% [A] [Ω]
0,010 036.501 3,20 0,023 0,47 036.521 0,460 0,74
0,012 036.502 3,00 0,026 0,56 036.522 0,430 0,85
0,015 036.503 2,70 0,029 0,68 036.523 0,390 1,1
0,018 036.504 2,50 0,035 0,82 036.524 0,370 1,3
0,022 036.505 2,30 0,039 1,0 036.525 0,340 1,5
0,027 036.506 1,95 0,044 1,2 036.526 0,280 1,7
0,033 036.507 1,80 0,060 1,5 036.527 0,260 2,5
0,039 036.508 1,65 0,065 1,8 036.528 0,245 2,8
0,047 036.509 1,55 0,075 2,2 036.529 0,220 3,2
0,056 036.510 1,40 0,096 2,7 036.530 0,200 4,5
0,068 036.511 1,20 0,11 3,3 036.531 0,170 5,2
0,082 036.512 1,15 0,13 3,9 036.532 0,165 5,9
0,10 036.513 1,00 0,17 4,7 036.533 0,150 7,4
0,12 036.514 0,920 0,19 5,6 036.534 0,130 8,5
0,15 036.515 0,760 0,25 6,8 036.535 0,120 9,8
0,18 036.516 0,740 0,29 8,2 036.536 0,110 13
0,22 036.517 0,700 0,33 10 036.537 0,105 19
0,27 036.518 0,600 0,43
0,33 036.519 0,500 0,50
0,39 036.520 0,500 0,65
Typ DR 796 Plattform
Nenninduktivität Bestellnr. Imax*** Rmax Nenninduktivität Bestellnr. Imax*** Rmax
[mH] ± 10% [A] [Ω] [mH] ± 10% [A] [Ω]
0,010 037.501 3,20 0,040 0,47 037.521 0,51 1,3
0,012 037.502 3,00 0,046 0,56 037.522 0,47 1,45
0,015 037.503 2,80 0,051 0,68 037.523 0,41 1,89
0,018 037.504 2,60 0,060 0,82 037.524 0,37 2,2
0,022 037.505 2,50 0,065 1,0 037.525 0,30 3,6
0,027 037.506 2,20 0,095 1,2 037.526 0,28 4
0,033 037.507 2,00 0,10 1,5 037.527 0,27 4,3
0,039 037.508 1,90 0,13 1,8 037.528 0,25 4,8
0,047 037.509 1,75 0,143 2,2 037.529 0,22 6,4
0,056 037.510 1,60 0,17 2,7 037.530 0,20 7,5
0,068 037.511 1,50 0,20 3,3 037.531 0,18 10
0,082 037.512 1,30 0,265 3,9 037.532 0,17 11
0,10 037.513 1,20 0,28 4,7 037.533 0,16 15,5
0,12 037.514 1,10 0,30 5,6 037.534 0,14 18,2
0,15 037.515 1,00 0,36 6,8 037.535 0,13 20
0,18 037.516 0,85 0,505 8,2 037.536 0,12 26
0,22 037.517 0,82 0,55 10,0 037.537 0,11 29
0,27 037.518 0,70 0,76
0,33 037.519 0,59 1,1
0,39 037.520 0,55 1,2
Typ DR-GR 10/12 Plattform
Nenninduktivität Bestellnr. Imax* Rmax Nenninduktivität Bestellnr. Imax* Rmax
[mH] ± 10% [A] [Ω] [mH] ± 10% [A] [Ω]
0,010 034.401 6,90 0,013 0,15 034-515 1,80 0,140
0,012 034.402 6,30 0,014 0,18 034.516 1,60 0,160
0,015 034.403 5,70 0,014 0,22 034.517 1,40 0,180
0,018 034.404 5,40 0,019 0,27 034.518 1,30 0,247
0,022 034.405 4,85 0,021 0,33 034.519 1,20 0,275
0,027 034.406 4,30 0,028 0,39 034.520 1,10 0,335
0,033 034.407 3,75 0,034 0,47 034.521 1,00 0,380
0,039 034.408 3,40 0,038 0,56 034.522 0,92 0,440
0,047 034.409 3,10 0,043 0,68 034.523 0,80 0,550
0,056 034.410 3,00 0,051 0,82 034.524 0,75 0,690
0,068 034.411 2,80 0,065 1,0 034.525 0,70 0,800
0,082 034.412 2,60 0,071
0,10 034.413 2,30 0,090
0,12 034.414 2,05 0,104

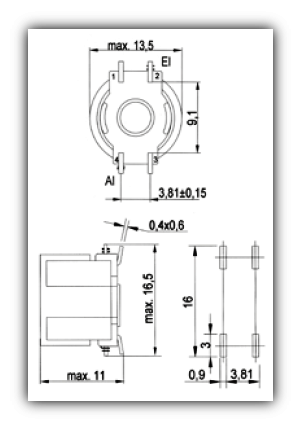

Typ DR SP-GK 13 (SMD) Plattform
Nenninduktivität Bestellnr. Imax*** Rmax Nenninduktivität Bestellnr. Imax*** Rmax
[mH] ± 10% [A] [Ω] [mH] ± 10% [A] [Ω]
0,010 168.700 4,00 0,027 0,68 168.722 0,54 1,160
0,012 168.701 3,85 0,030 0,82 168.723 0,52 1,310
0,015 168.702 3,70 0,033 1,0 168.724 0,52 1,490
0,018 168.703 3,60 0,037 1,2 168.725 0,50 1,680
0,022 168.704 3,35 0,042 1,5 168.726 0,41 2,200
0,027 168.705 3,20 0,047 1,8 168.727 0,38 2,405
0,033 168.706 3,10 0,056 2,2 168.728 0,32 3,350
0,039 168.707 2,60 0,063 2,7 168.729 0,31 3,792
0,047 168.708 2,50 0,070 3,3 168.730 0,27 4,850
0,056 168.709 2,10 0,097 3,9 168.731 0,24 6,431
0,068 168.710 2,00 0,114 4,7 168.732 0,23 7,270
0,082 168.711 1,70 0,152 5,6 168.733 0,18 10,20
0,10 168.712 1,60 0,168 6,8 168.734 0,18 11,76
0,12 168.713 1,55 0,187 8,2 168.735 0,15 15,78
0,15 168.714 1,45 0,216 10 168.736 0,14 17,77
0,18 168.715 1,40 0,258 12 168.737 0,12 23,00
0,22 168.716 1,15 0,340 15 168.738 0,11 26,00
0,27 168.717 0,90 0,448 18 168.739 0,11 30,18
0,33 168.718 0,90 0,511 22 168.740 0,11 34,26
0,39 168.719 0,85 0,565
0,47 168.720 0,80 0,647
0,56 168.721 0,70 0,822
Typ DR-GR 12.5/15 Plattform
Nenninduktivität Bestellnr. Imax** Rmax Nenninduktivität Bestellnr. Imax** Rmax
[mH] ± 10% [A] [Ω] [mH] ± 10% [A] [Ω]
0,010 034.601 9,2 0,0108 0,47 034.621 1,65 0,320
0,012 034.602 8,6 0,0124 0,56 034.622 1,55 0,365
0,015 034.603 8,0 0,0141 0,68 034.623 1,40 0,405
0,018 034.604 7,8 0,0147 0,82 034.624 1,20 0,550
0,022 034.605 6,3 0,0202 1,0 034.625 1,10 0,630
0,027 034.606 6,0 0,0225 1,2 034.626 1,00 0,700
0,033 034.607 5,8 0,0293 1,5 034.627 0,92 0,930
0,039 034.608 5,6 0,0310 1,8 034.628 0,88 1,05
0,047 034.609 5,5 0,0321 2,2 034.629 0,80 1,21
0,056 034.610 5,2 0,038 2,7 034.360 0,70 1,61
0,068 034.611 4,5 0,044 3,3 034.631 0,62 1,85
0,082 034.612 3,9 0,059 3,9 034.632 0,53 2,55
0,10 034.613 3,8 0,064 4,7 034.633 0,51 2,80
0,12 034.614 3,2 0,088 5,6 034.634 0,50 3,20
0,15 034.615 3,0 0,100 6,8 034.635 0,44 3,90
0,18 034.616 2,8 0,115 8,2 034.636 0,40 4,55
0,22 034.617 2,5 0,135 10 034.637 0,36 5,30
0,27 034.618 2,3 0,175
0,33 034.619 2,0 0,193
0,39 034.620 1,85 0,250
Typ DR 1214-GL Plattform
Nenninduktivität Bestellnr. Imax*** Rmax Nenninduktivität Bestellnr. Imax*** Rmax
[mH] ± 10% [A] [Ω] [mH] ± 10% [A] [Ω]
0,10 160.501 1,60 0,27 4,7 160.521 0,29 9,2
0,12 160.502 1,50 0,29 5,6 160.522 0,25 10,4
0,15 160.503 1,40 0,33 6,8 160.523 0,23 13,9
0,18 160.504 1,20 0,44 8,2 160.524 0,22 15,5
0,22 160.505 1,15 0,49 10 160.525 0,19 21
0,27 160.506 1,00 0,61 12 160.526 0,18 24
0,33 160.507 0,95 0,75 15 160.527 0,17 34
0,39 160.508 0,90 0,82 18 160.528 0,14 39
0,47 160.509 0,84 0,92 22 160.529 0,13 48
0,56 160.510 0,80 1,00 27 160.530 0,11 54
0,68 160.511 0,66 1,40 33 160.531 0,10 60
0,82 160.512 0,64 1,54 39 160.532 0,090 79
1,0 160.513 0,60 1,72 47 160.533 0,085 90
1,2 160.514 0,53 2,33 56 160.534 0,080 100
1,5 160.515 0,50 2,6 68 160.535 0,065 135
1,8 160.516 0,40 4,1 82 160.536 0,055 190
2,2 160.517 0,38 4,8 100 160.537 0,052 220
2,7 160.518 0,36 5,4
3,3 160.519 0,35 6,0
3,9 160.520 0,30 8,3
Typ DR 798 Platform
Nenninduktivität Bestellnr. Imax*** Rmax Nenninduktivität Bestellnr. Imax*** Rmax
[mH] ± 10% [A] [Ω] [mH] ± 10% [A] [Ω]
0,010 045.501 5,5 0,027 0,47 045.521
0,012 045.502 5,0 0,030 0,56 045.522
0,015 045.503 4,8 0,034 0,68 045.523
0,018 045.504 4,6 0,040 0,82 045.524
0,022 045.505 4,4 0,042 1,0 045.525
0,027 045.506 4,2 0,047 1,2 045.526
0,033 045.507 4,0 0,053 1,5 045.527
0,039 045.508 3,9 0,058 1,8 045.528
0,047 045.509 3,7 0,066 2,2 045.529
0,056 045.510 3,5 0,073 2,7 045.530
0,068 045.511 3,3 0,088 3,3 045.531
0,082 045.512 2,9 0,118 3,9 045.532
0,10 045.513 2,8 0,133 4,7 045.533
0,12 045.514 2,6 0,147 5,6 045.534
0,15 045.515 2,2 0,20 6,8 045.535
0,18 045.516 2,1 0,22 8,2 045.536
0,22 045.517 1,9 0,25 10 045.537
0,37 045.518 1,7 0,34
0,33 045.519 1,5 0,38
0,39 045.520 1,3 0,53
Typ DR-GR 15.5/19 Platform
Nenninduktivität Bestellnr. Imax* Rmax Nenninduktivität Bestellnr. Imax* Rmax
[mH] ± 10% [A] [Ω] [mH] ± 10% [A] [Ω]
0,010 045.451 7,45 0,0145 0,47 045.471 1,6 0,195
0,012 045.452 7,2 0,016 0,56 045.472 1,55 0,215
0,015 045.453 6,9 0,018 0,68 045.473 1,40 0,255
0,018 045.454 6,5 0,019 0,82 045.474 1,25 0,29
0,022 045.455 6,1 0,021 1,0 045.475 1,1 0,26
0,027 045.456 5,7 0,024 1,2 045.756 1,0 0,475
0,033 045.457 5,7 0,027 1,5 045.757 0,9 0,555
0,039 045.458 5,1 0,030 1,8 045.758 0,85 0,75
0,047 045.459 5,0 0,032 2,2 045.759 0,80 0,85
0,056 045.460 4,5 0,036 2,7 045.480 0,70 1,155
0,068 045.461 4,2 0,040 3,3 045.481 0,65 1,30
0,082 045.462 3,9 0,045 3,9 045.482 0,58 1,45
0,10 045.463 3,4 0,051 4,7 045.483 0,51 1,95
0,12 045.464 3,2 0,056 5,6 045.484 0,48 2,20
0,15 045.465 2,8 0,066 6,8 045.485 0,44 2,60
0,18 045.466 2,6 0,073 8,2 045.486 0,38 3,00
0,22 045.467 2,3 0,085 10 045.487 0,35 3,65
0,27 045.468 2,1 0,115
0,33 045.469 2,0 0,13
0,39 045.470 1,7 0,17
Typ DR-GR 23/21 Plattform
Nenninduktivität Bestellnr. Imax** Rmax Nenninduktivität Bestellnr. Imax** Rmax
[mH] ± 10% [A] [Ω] [mH] ± 10% [A] [Ω]
0,010 143.101 13,5 0,0059 0,15 143.115 4,5 0,0528
0,012 143.102 12,8 0,0066 0,18 143.116 3,95 0,0688
0,015 143.103 11,8 0,0077 0,22 143.117 3,45 0,0908
0,018 143.104 11,1 0,0087 0,27 143.118 3,4 0,0930
0,022 143.105 10,4 0,0100 0,33 143.119 3 0,1210
0,027 143.106 9,6 0,0116 0,39 143.120 2,6 0,1595
0,033 143.107 8,5 0,0149 0,47 143.121 2,4 0,1826
0,039 143.108 8 0,0165 0,56 143.122 2,3 0,198
0,047 143.109 7,4 0,0198 0,68 143.123 2,15 0,2255
0,056 143.110 7,1 0,0215 0,82 143.124 1,9 0,297
0,068 143.111 6,3 0,0270 1,0 143.125 1,8 0,341
0,082 143.112 5,4 0,0358
0,10 143.113 5,25 0,0396
0,12 143.114 4,8 0,0457
Typ DR-GR 28/25 Plattform
Nenninduktivität Bestellnr. Imax** Rmax Nenninduktivität Bestellnr. Imax** Rmax
[mH] ± 10% [A] [Ω] [mH] ± 10% [A] [Ω]
0,10 143.501 8,0 0,0255 0,47 143.509 3,9 0,109
0,12 143.502 7,35 0,030 0,56 143.510 3,7 0,121
0,15 143.503 6,8 0,033 0,68 143.511 3,45 0,140
0,18 143.504 6,1 0,041 0,82 143.512 3,0 0,184
0,22 143.505 5,35 0,050 1,0 143.513 2,6 0,250
0,27 143.506 4,9 0,068
0,33 143.507 4,6 0,077
0,39 143.508 4,4 0,086

* The rated d.c. load corresponds to a reduction of the inductance by 10% | ** The rated d.c. load corresponds to a maximum excess temperature of 40°C | *** The rated d.c. load corresponds to a maximum excess temperature of 60°C



Kaschke Components GmbH • Kaschke Components GmbH • Rudolf-Winkel-Str. 6 • 37079 Göttingen • Telefon +49 551 5058 6 • Telefax +49 551 65756
